| 产品认证 | UL |
|---|---|
| 电寿命 | 10 |
| 额定电流 | 50 |
| 额定电压 | 220 |
| 机械寿命 | 10 |
| 适用范围 | 机械设备 |
| 品牌 | Schneider/施耐德 |
| 加工定制 | 否 |
一、概述
专业供应施耐德LC1D交流接触器。功耗小、寿命长、安全可靠、节能**银触点、高抗熔焊及耐电磨损能力。
LC1-D系列交流接触器主要用于交流50Hz（或60Hz），额定绝缘电压为690V，在AC-3使用类别下额定电压为380V时额定工作电流至
95A的电路中，供远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。
二、结构特点及工作原理
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
1、电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
2、触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点
是在控制回路中，以满足各种控制方式的要求。
3、灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通
常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
4、其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

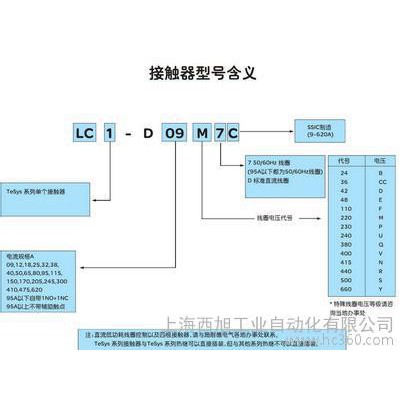

三、施耐德LC1-D系列交流接触器
TeSys 3极
接触器
LC1-D09M7C LC1-D09Q7C
LC1-D12M7C LC1-D12Q7C
LC1-D18M7C
LC1-D18Q7C
LC1-D25M7C LC1-D25Q7C
LC1-D32M7C
LC1-D32Q7C
LC1-D38M7C LC1-D38Q7C
LC1-D40M7C
LC1-D40Q7C
LC1-D50M7C LC1-D50Q7C
LC1-D65M7C
LC1-D65Q7C
LC1-D80M7C LC1-D80Q7C
LC1-D95M7C
LC1-D95Q7C
LC1-D115M5C LC1-D115Q5C
LC1-D115M7C
LC1-D115Q7C
LC1-D150M5C LC1-D150Q5C
LC1-D150M7C
LC1-D150Q7C
LC1-D170M7C LC1-D170Q7C
LC1-D205M5C
LC1-D205Q5C
LC1-D205M7C LC1-D205Q7C
LC1-D245M5C
LC1-D245Q5C
LC1-D245M7C LC1-D245Q7C
LC1-D300M7C
LC1-D300Q7C
LC1-D410M7C LC1-D410Q7C
LC1-D475M7C
LC1-D475Q7C
LC1-D620M7C LC1-D620Q7C
