1、激光淬火及其特点

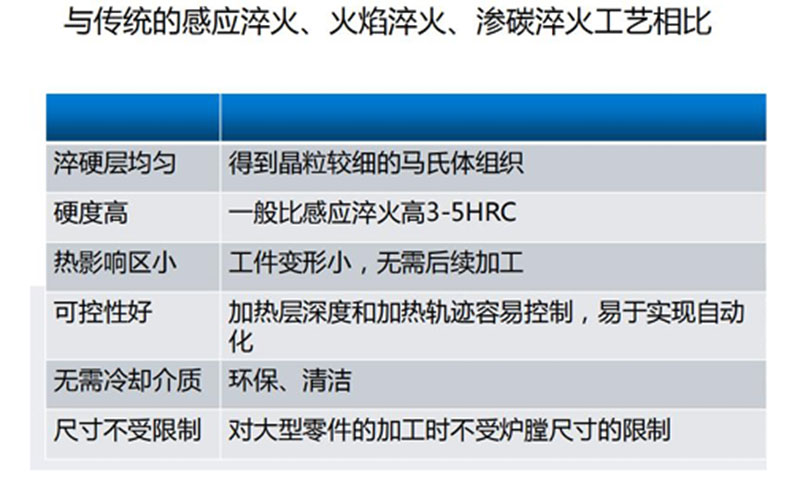

激光淬火，又称激光相变硬化，它是以功率密度<104W/cm2的激光束辐照经预处理的工件，从而使工件表面以105~106℃/s加热温度迅速上升至相变点以上，在组织奥氏体化、奥氏体晶粒未来得及长大的情况下，一旦激光停止照射，通过基体的自身热传导作用迅速冷却(冷却速度可达104~106℃/s)，实现自激淬火，形成表面相变硬化层。
2、激光淬火适用范围
激光淬火通常是对一些不要求整体淬火，尺寸精度要求较高，或采用其他方法难以处理，以及形状复杂或需进一步提高硬度、耐磨性等性能的工件表面硬化处理。

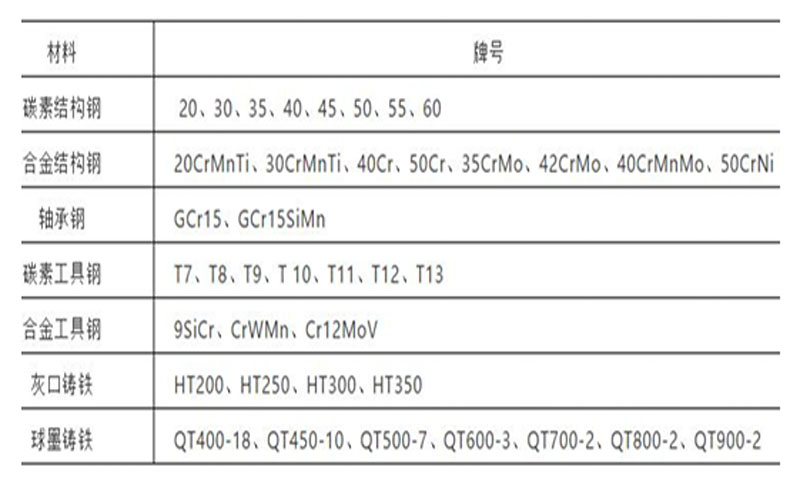

3、激光淬火常用材料
4、表面预处理
为增强工件对激光辐射能量的吸收，在激光淬火前需在其表面形成一层对激光有较高吸收能力的覆层，一般采用磷化处理或涂覆含有各种吸光物质的涂料(如粒度<1μm细石墨粉+丙烯酸树脂+云母粉;磷酸锰或磷酸锌+磷酸;碳素墨水+磷酸锰)。
