| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 20mm-800mm |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 形态 | 柱塞式 |
| 品牌 | 其他 |
| 型号 | ZDSF |
| 加工定制 | 是 |

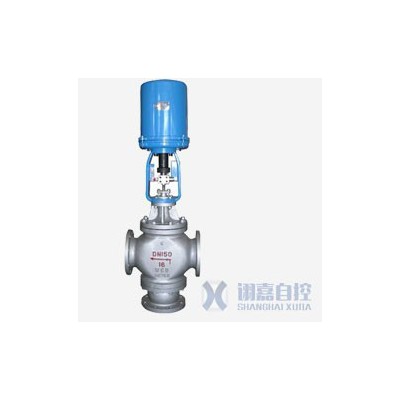

电动三通调节阀
概述
诩嘉自控生产的电动三通调节阀阀体为三通结构，一进两出（电动三通分流调节阀），两进一出（电动三通合流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。电动三通调节阀是由PSL系列和3810系列直行程电动执行机构和三通调节阀体组成，电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。该产品具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动三通调节阀公称压力等级有 PN1.6 2.5 4.0 6.4 ；阀体口径范围 DN20-DN300 ；适用流体温度 -150℃ -+ 560℃ 范围内多种档次；泄露等级氛分为 Ⅳ 级、 Ⅴ 级、 Ⅵ 级；流量特性有直线、等百分比。多种规格可供选择。
主要零件材料
| 1 | 阀体 | WCB | CF8 | CF 8M | CF 3M |
| 2 | 阀座 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 导向套 | WCB | CF8 | CF 8M | CF 3M |
| 5 | 阀盖 | WCB | CF8 | CF 8M | CF 3M |
| 6 | 阀杆 | 304 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/ 柔性石墨 | |||
| 8 | 弹簧 | 65Mn | 304 | 316 | 316L |
| 9 | 螺母 | 304 | 304 | 316 | 316L |
主要性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 50：1 | ||
电动三通调节阀 主要技术参数
阀体
| 阀体形式 | 三通铸造阀 |
|---|---|
| 公称通径 | 合流阀：DN20～300mm、分流阀：DN80～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
阀内件
| 阀芯形式 | 双导向单座型阀芯、双导向套筒型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L) |
执行器
| 执行器型号 | 3810L系列、PSL系列、DKZ系列及进口执行器 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
