| 材质 | PP/PVDF/PTFE |
|---|---|
| 品牌 | 米顿罗Miltonroy |
软管快速接头 | 品牌： | |
| 型号： | |
| 流量： | |
| 材质： |

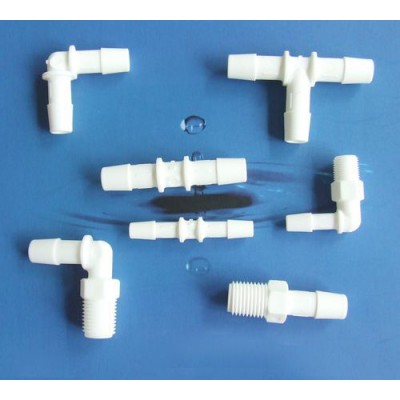

软管快速接头：材质：PP/PVDF/PTFE，耐压：0.35/1.54MPa
jinhepumps.com/peijian/115.html
塑料软管：外径（O.D）×内径（I.D）
承接方式：双卡套迫紧式（适用于半硬质软管，如：PP、PE、PVDF、PTFE、PFA等材质）
| 软管快速接头 | |||||
| 直通活接头 | 90℃活接头 | 三通活接头 | 外螺纹直通接头 | 外螺纹90℃弯头 | 内螺纹直通接头 |
 |  |  |  |  |  |
| 规格：软管外径（O.D） | 规格：软管外径（O.D）×NPT M（螺纹接头） | ||||
| 1/4"O.D 、 3/8"O.D 、 1/2"O.D 异径直通活接头 3/8"O.D×1/4"O.D 、 1/2"O.D×3/8"O.D jinhepumps.com/peijian/115.html | 1/4"O.D×1/8"NPT M 1/4"O.D×1/4"NPT M 3/8"O.D×1/4"NPT M | 3/8"O.D×3/8"NPT M 3/8"O.D×1/2"NPT M 1/2"O.D×1/2"NPT M | 1/4"O.D×1/4"NPT M 3/8"O.D×3/8"NPT M 1/2"O.D×1/2"NPT M | ||
| 软管快速接头 | 塑料软管（材质：PE/PVDF） | PE/PVDF软管 | ||
| 大小头变径接头 | 隔板接头 | 规格：O.D×I.D | 耐压：MPa |  |
 |  | 1/4"O.D×1/4"I.D | 1.3 | |
| 3/8"O.D×1/4"I.D | 0.85 | |||
| 1/2"O.D×3/8"I.D | 0.63 | |||
| 5/8"O.D×1/2"I.D | 0.5 | |||
| 规格：软管外径（O.D）×NPT F | 供货长度：PE管 max 500m PVDF管 max 300m | |||
| 1/4"O.D×1/4"NPT F 3/8"O.D×1/2"NPT F | ||||
| 3/8"O.D×1/4"NPT F 1/2"O.D×3/8"NPT F | ||||
| 3/8"O.D×3/8"NPT F 1/2"O.D×1/2"NPT F | 耐压为软管在23℃时承压能力 | |||
jinhepumps.com/peijian/115.html
GS系列隔膜压力表
GS系列充油式隔膜压力表提供PP、PVDF两种壳体材质，隔膜材质均为PTFE。
PP材质提供的量程有：0.4MPa、0.7MPa、1.0MPa、1.6MPa；
PVDF材质提供的量程有：0.7MPa、1.0MPa
| 定货号 | 壳体材质 | 隔膜材质 | 量程 |
| GS-PP-0.4 | PP | PTFE | 0.4MPa |
| GS-PP-0.7 | PP | PTFE | 0.7MPa |
| GS-PP-1.0 | PP | PTFE | 1.0MPa |
| GS-PP-1.6 | PP | PTFE | 1.6MPa |
| GS-PVDF-0.7 | PVDF | PTFE | 0.7MPa |
| GS-PVDF-1.6 | PVDF | PTFE | 1.0MPa |
流量标定柱
计量泵属于往复式容积泵，其额定流量是在标准工况（介质和系统压力一定）下测定的。在实际使用中由于系统压力、介质的比重、粘度等与标准工况存在差异，从而使实际流量和额定流量相比也存在一定的差异。所以安装完毕后要针对实际使用工况用标定柱对计量泵进行标定。
一般情况下，需对满行程的100%、50%、20%分别标定。
| 容量（ml） | 直径（mm） | 高度（mm） | 连接 | 适用流量（L/H） |
| 100 | 1" | 350 | 1/2"NPT F | 12 |
| 250 | 1-1/2" | 400 | 1/2"NPT F | 30 |
| 500 | 1-1/2" | 600 | 1/2"NPT F | 60 |
| 1000 | 2" | 670 | 1/2"NPT F | 120 |
| 2000 | 3" | 400 | 1"NPT F | 240 |
| 4000 | 4" | 400 | 1/2"NPT F | 480 |
| 8000 | 4" | 400 | 1/2"NPT F | 1000 |
