| 标准 | 德标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 30 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 水 |
| 形态 | 蝶式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 力典电磁阀 |
| 型号 | LD |
| 加工定制 | 是 |

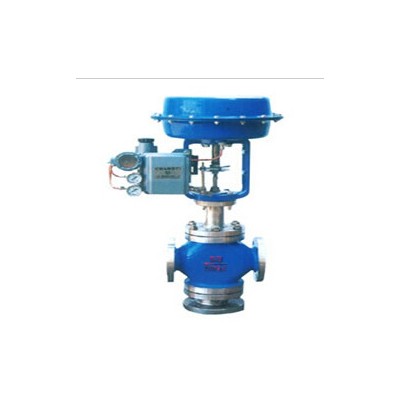

设计先进：流体对阀芯作用方向为流开状态，稳定性好
导向结构：阀芯、阀盖、阀座形成导向作用，可靠性高
简便经济：三通阀替代两只二通阀，简化管路、省成本
应用广泛：合流分流、散热片，适应不同控制要求场合
技术参数
动作方式 正作用、反作用
阀座结构 Q合流、X分流
流量特性 线性
可调范围 30：1
信号范围 Pr:0.2~1bar、0.4~2bar
气源压力 Ps:1.4bar~4bar
密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ
环境温度 -30℃～+70℃（防爆型见定位器参数）
性能标准 GB/T4213-92
基本误差 ±2.5%
回 差 1.5%
断信号阀位 全开、全关
电气定位器参数（用户自备时则不考虑）
输入信号 4~20mA DC、0~10V DC
输入阻抗 300Ω、250Ω，以定位器为准
输出信号 4~20mA DC、0~10V DC
防爆等级 dIIBT4/T5/T6、dIICT4/T5/T6、本安型
阀体参数
公称压力 PN16、PN25、PN40、PN64
连接方式 法兰式、（特制：焊接式）
阀体材质 WCB、SS304、SS316、SS316L
阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊
密封材料 PTFE、硬密封、特殊高温材料
波 纹 管 SS、SS304、SS316
填 料 聚四氟乙烯、柔性石墨
推 杆 衬套2Cr13
垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片
法兰标准 GB9113-88、JB/T79-94、GB2555-81
流体温度 普通型 -60℃～250℃
散热型 -60℃～450℃
功能附件选项
E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）
X－带信号反馈（电气定位器带反馈或另配阀位变送器）
S－带手轮机构
Q－完全切断型
附件：电气定位器、空气过滤减压器、锁气保位阀、电磁阀
安全性高：用于无电气场合，不存在外部能源隐患
节约能源：无需外部能源，利用管道自身压力调节
简化系统：无需外部控制仪表，系统简单，成本低
操作简单：设定时只需旋转调节弹簧伸展度即可
技术参数
动作方式 U控制阀前、D控制阀后
功能作用 U泄压或安全保护、D稳压或减压
阀座结构 P单座 M套筒
流量特性 快开
可调范围 **大10**小10：8
密封等级 Ⅱ、Ⅳ、Ⅵ
执行机构 薄膜式（设定值≤6bar）、活塞式(>6bar)
性能标准 JB/T
调节精度 ±5%
