材质 | 不锈钢 |
---|---|
连接形式 | 法兰 |
品牌 | 江苏杰信 |
型号 | 杰信 |

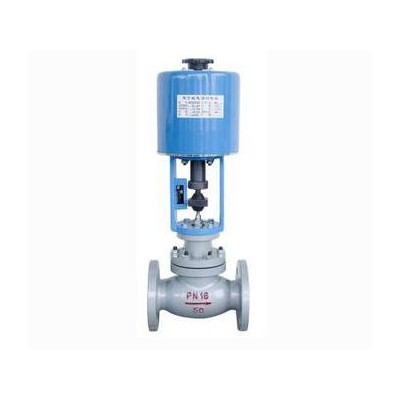

电动调节阀 关键字:电动调节阀 |
阀门结构 由电动执行机构和 调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。 主要零件 零件材料:阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套 材 料:灰铸铁、铸钢、不锈钢、不锈钢、黄铜 工作原理 工作电源:DC24V,AC220V,AC380V等 电压等级。 输入控制信号:DC4-20MA或者DC1-5V。 反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下) 通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 我国电动调节阀上海方工阀门采用标准有API、ASME、ANSI、BS、DIN、DF、JIS、JPI、GB等国际先进标准。公称通径3mm-8000mm,公称压力0.1Mpa-42.0Mpa,工作温度-196℃ -800℃ 的各种阀门,产品材质有铸铁、碳钢、不锈钢、铬钼钢、合金钢、巴氏合金、蒙耐尔等,可根据用户要求生产各种特殊阀门。公司具有非常严谨的科学管理制度,产品结构合理、制造工艺独特精湛、质量可靠、产品广泛应用于石化、天然气、冶金、电力、制药、建筑、污水处理和环保等行业,并且远销中东、东南亚、欧美等多个**及地区、深受用户广泛赞誉和信赖. 流量特性 电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。 电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。 应用领域 电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装 电动调节阀**适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器,接受驱动器信号(0-10V或4-20MA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。
|
