| 品牌 | 西门子 |
|---|---|
| 型号 | VXF61.90 |

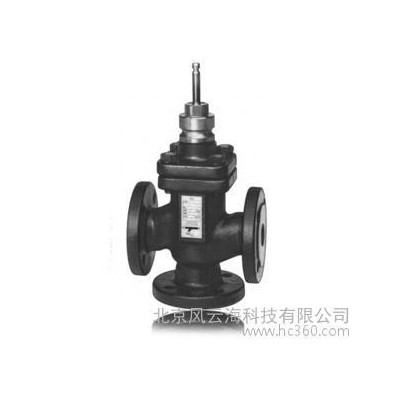

西门子 VXF61...系列电动三通阀技术说明：
法兰连接，PN40，行程20mm/40mm
- 适用于开路或闭路中的冷冻水、低压热水，高压热水，海水，热油，饱和蒸汽过热蒸汽。
| 额定冲程 | 20mm/40mm |
| 泄露量 | 0--0.02% of kvs value ；三通旁路 0.5-2% kvs |
| 介质温度 | -25--+220℃(350℃) |
| 阀门特性 | 等百分比 ；三通旁路：线性 |
| 允许工作压力 | 4000KPa |
| 阀体 | 铸钢GP240GH |
| 阀杆、阀芯和阀座 | 铬镍钢 |
型号概览：（VXF61...）
| 公称直径 | Kvs |  SQX |  SKD |  SKB | SKC |
| 型 号[三通阀] | △Pmax | △Pmax | △Pmax | △Pmax | ||
VXF61.09 ... | 15 | 0.19 ... | 1200 | 1600 | ||
| VXF61.24 VXF61.25 | 25 | 5 | 1200 | 1600 |
| |
VXF61.39 | 45 | 12 19 | 1200 |
| ||
| VXF61.49 VXF61.50 | 50 | 19 31 | 1000 |
| ||
| VXF61.65 | 65 | 49 | 800 | |||
| VXF61.80 | 80 | 78 | 500 | |||
| VXF61.90 | 100 | 124 |
|
| 300 | |
| VXF61.91 | 125 | 200 |
|
| 200 | |
| VXF61.92 | 150 | 300 |
|
| 125 |
△Pmax阀门**大允许压差；△Ps阀门关闭压差
