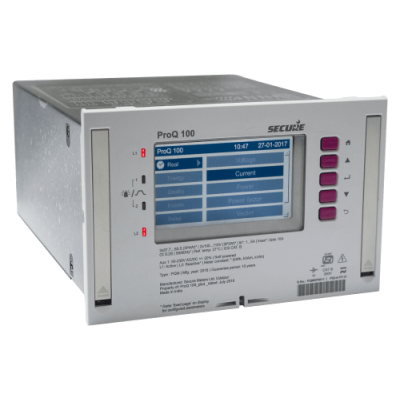

瑞典Cewe新一代高性能电能质量检测仪表ProQ 100

瑞典Cewe新一代高性能电能质量检测仪表ProQ 100 概览:

 ProQ 100是一款创新型高精度的计量仪表,具有先进的电能质量分析功能。产品可检测高压、中压和低压设备，适用于不同的应用场所。

       ProQ100提供了丰富的功能,能满足高精度的计量,可以提供符合*新标准的电能质量报表。ProQ100适合于电网运营商和工商业公司等用户，用于监测、管理电网和能源合同、监测供电质量并确保合规性、分析供电网络的干扰来源和对敏感负荷的影响

       拥有优于现有系统的灵活性,支持多个通信通道和标准通讯协议,ProQ 100便于与多个系统集成以，便于联合通信(例如：电力质量监测、SCADA和远程抄表应用统)。

瑞典Cewe新一代高性能电能质量检测仪表ProQ 100 主要特点：

• 电能质量测试认证IEC 61000-4-30 A类和IEC 62586-2

• 骤降、骤升、中断和瞬态等电压变化的电能质量事件记录

• 谐波和间谐波可达五十次

• 畸变因子THD、TDD和波形质量指标，如K因子和波峰因子

• 包括正、负和零序测量的不平衡

• 瞬时值、电能值和电能质量记录（双记录器）

• RMS值（半周期）捕获前后的电压和电流记录

• 内置web服务器通过ProQ视图访问实时值及谐波分析

瑞典Cewe新一代高性能电能质量检测仪表ProQ 100 主要功能：

• 高精度关口计量

• 遵循*新的电能质量标准：IEC 61000-4-30 A类

• 适用于各种电压标准，例如：EN50160

• 电能质量的谐波分析

• 为公共事业和工业电网的综合电能质量检测与分析解提供决方案

• 为变电站和工业自动化系统提供计量和电能质量（PQ）数据

瑞典Cewe新一代高性能电能质量检测仪表ProQ 100 技术参数：

技术规范

电气规范

接线方式              HV4/HV3/LV4

电压测量范围      3 x 57.7/100 V….240/415 V (3P4W) | 2x100….120 V(3P3W)

电流测量范围      1-10 A (可编程)

精度

•电能计量精度     0.2S 级

•电压                    测量电压&电流范围的0.1%

•电流                    测量电压&电流范围的0.1%

•功耗                    等级:0.2S,或者更适合的电压和电流的测量范围

•频率                    ±0.01HZ

功耗                     电流回路：<0.01VA/相@1A;<0.25VA/相@5A

*大过载电压    1.5*Vn,持续/2*Vn,0.5s

*大过载电流    1.2*Imax,持续/10*Imax,3s/20*Imax,1s

兼容标准

计量                     IEC 62052-11 & IEC62053-22, IEC62053-24,IS14697,IS15959

电能质量             IEC 61000-4-30 Ed. 3, IEC62586-2 (A级), IEC 61000-4-7, IEC 61000-2-4,IEC 61000-3-8, IEC61000-4-15, En50160,IEEE1159-3 (PQDIF), COP-1 & 2

安全性                 IEC62052-31

电磁兼容            CISPR 22IEC61000-4-2，IEC61000-4-3，IEC61000-4-4,IEC61000-4-5，IEC61000-4-6，IEC61000-4-12

机械特性

尺寸                    DIN 43662和IEC6029的尺寸机架

铅封                    仪表,机架和后端

环境条件

防护等级            前面板：IP54 /后面板：IP20

工作温度            -20º C ~+60ºC

工作极限温度    -40º C~ +70 ºC

存储温度            -40º C~ +70 ºC

Essailec连接器温度       -10º C ~+55 ºC

通讯

光电口                 IEC1107 & ANSI12.18

RS-232口           通讯协议:DLMS,Modbus ,波特率:1200-5600bit/s,半双工

RS-485口           通讯协议:可配置的DLMS/Modbus RTU,波特率:1200-5600bit/s,半双工

以太网口             以太网口1:RJ-45 10/100M/s; 以太网口2：SFP端口1Gbit/s(用以以太网或FO终止)在两个端口上可选的独立的IEC 61850版本

USB口                 微型B 连接器（DLMS）

时间同步             通过SNTP协议

辅助电源

类型                     主辅助电源和冗余辅助电源

范围                     48-230V AC/DC, 50Hz/60Hz


输入输出

独立的脉冲输出               4个脉冲输出（24-230VAC/DC@100 mA）

独立的可配置的I / O        可配置的4 I/O（24V-230V AC/DC）

显示特征

显示类型            4.3英寸彩色图形TFT显示器，尺寸（105.5 x 67.2毫米），480 x272像素，像素大小（0.198 x 0.198毫米）

语言                    英语、瑞典语、德语、法语、意大利语、俄语、阿拉伯语（可配置）

远程显示            支持Web访问

测量，数据记录和分析

负荷分析(典型的)           两个带时标的存储器

                                          每个日志存储器中可配置100个参数

                                          28个电能通道，整合期为1至60分钟

                                          记录超过80个瞬时和PQ参数，整合期为1到60分钟

                                          *多300天（为参数1..100提供30分钟的SIP）

                                          *多10天（为参数1..100提供1分钟的SIP）

日志记录和可配置参数  16年TOU，16种季节，16种天类型和16个时区，53个结算日期(可每周/每月结算一次)，

                                          25年的夏令时

                                          事件日志的警报

                                         记录24组历史数据

                                         记录65天的日冻结值

P Q测量和事件日志      根据IEC 610004-30 ED.3 A级测量

                                         骤降/骤升和中断记录

                                         根据IEC 610004-15的监测短期和长期闪变值

                                         电流、电压不平衡记录

                                         显示PQ和事件警报

谐波失真                         对于每个电压和电流通道可查看高达50次谐波的幅值

                                         THD, TDD 和 K因子

分析                                 通过ProQ视图软件进行综合分析
