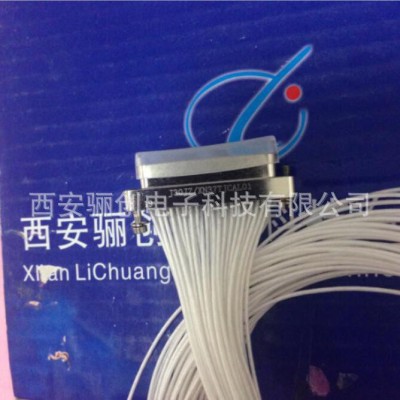

J14系列连接器J14F-51TK-0.55米 新品**

价格 782.00元/个
品牌名称
骊创
产品标签
供应总量
99999 个
最小起订
1 个
厂家区域
陕西西安市
发货期限:
自买家付款之日起 天内发货
1、产品图片仅供参考,不能作为您选型购买的依据;2、联系时说明您是在[ 智能装备网 ]看到的。
好货推荐

其他连接器

¥12.00/个

西安骊创J30J-37ZKC

¥70.00/个

骊创圆形连接器Y50DX-

¥175.00/个

新品光纤接插件JY2746

¥226.00/个

接插件价格Y27B-2001Z

¥320.00/个

JY27骊创**现货连接器

¥228.00/个

店铺信息

所在地区:陕西 西安市

会员级别:企业用户1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

西安骊创电子科技有限公司

微信客服
【温馨提示】来电请说明在智能装备网看到我们的,谢谢
产品详情
种类:
针座/插针
工作频率:
高频
种类 针座/插针
工作频率 高频
应用范围 航空
形状 矩形
线长 可定制(mm)
制作工艺 冷压
特性 防潮
绝缘体材质 其他耐热热塑性材料
最小包装数 1
接触件材质 铜合金材质 镀层
额定电流 10A
额定电压 220V
接口类型 AC/DC
适用范围 电工电气
品牌 西安骊创
型号 J14F-51TK-0.55米
加工定制
物料编号 1111
插头名称 DC插座

温馨提示:请勿直拍,拍前咨询,谢谢合作!


QQ:2590332035

J30JZ列低插拔力微型矩形电连接器

产品特点

该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小;长度短5mm(min),宽度小2.9mm(min),高度低2mm(min)。体积仅有J30J常规产品的40%左右,是一种结构合理可靠的微式矩形电连接器。

芯数:有9、15、21、25、37、51、66、74、100芯九种规格;

接触件网络(从对接端面看):间距1.27mm,排距1.1mm;

插头端采用低插拔力绞线式弹性插针,插拔力低,接触可靠性高,机械寿命长;

接触件尾端形式:压接式、焊杯式、直插式、弯插式;

导线线芯截芯面积0.1mm2-0.15mm2.此外,还可采用线芯截面积为0.07mm2的导线,但产品型号需特殊注明。

产品性能符合GJB2446的要求。

主要技术特征

环境温度

-55℃---+125℃

接触电阻

≦10m欧

振动

10Hz-2000Hz 196m/s2

绝缘电阻

≧5000M欧

随机振动

功率谱密度0.4G2/Hz总加速度均方根值23.1G

介质耐压

600V

冲击

735m/s2 11ms

机械寿命

20000次

产品选用必知事项

J30JZ/X □□ □TJ CA P01(附加说明)

①主称代号:J30JZ-体积较J30J系列同规格常规产品小的微型矩形电连接器;

J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器;
②外壳结构:P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构;

③材料和表面处理:N-铝合金电镀镍 G-铝合金金镀镉 S-不锈钢钝化

④接触件数目:9、15、21、25、31、37、51、66、74、100芯

⑤连接器与接触件种类:TJ—插头装插针;

ZK—插座装插孔;

(TJ、ZK为固定搭配)

⑥接触件尾端形式:CA-压接; SA-焊接; NA-直插印制板;WA-弯插印制板;

⑦锁紧组件类别:

000-不带锁紧组件;

P01-带安装螺钉锁紧组件;

L01-带锁紧螺钉;

注:附加说明不是订货标志的组成部分,顾客在选用时请在括号中注明压接的导线规格如:导线截面积,长度和颜色等。有特殊连接要求时,请给出接线关系。


J30JZLN37ZKWA000 275.0

J30JZ XN37TJSAL01 200.0

J30JZ XN37TJCAL01-30CM 245.0

J30JZ XLN51TJWA000 288.0
