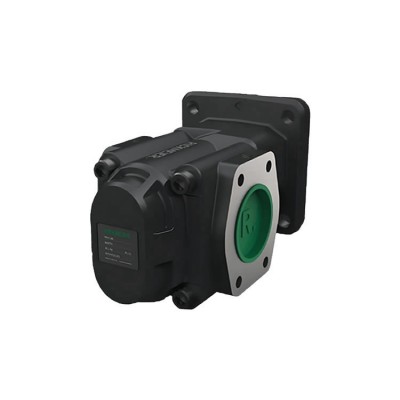

全新原装 力士乐 泵 A2VK28MAOR1G1PE1-SO2

全新原装\力士乐\泵（内贸）\A2VK28MAOR1G1PE1-SO2

轴向柱塞 可变排量泵 A2VK

规格 12...107

系列 1 和 4

标称压力 250 bar

*大压力 315 bar

抽吸塑料介质的型号

– 可变排量轴向柱塞泵，用于抽吸和配流聚氨酯成分

– 高配流精度，可变抽吸体积具有可重复性

– 通过集成手轮进行可靠的手动调节 精度测量范围

– 工作压力*高达 250 bar

– 所抽吸介质的脉动低

– 由于特殊的材料配对和密封元件，泵配件与所抽吸介质（多羟基化合物，异氰酸酯）相容

– 低噪音

– 对于高配流精度，容积效率*佳

– 带缓冲流体口的双重轴密封圈可保证安全运行（以及保护环境）

– 防腐蚀

技术数据

流体

此泵抽吸并配流用于制造聚氨酯成分（多羟基化合物和异氰酸酯）的流体。

工作粘度范围

下列限制条件适用:

ν*小________________________________________1 mm2/s，

ν*大______________________________________ 2000 mm2/s

如果要求更高的值，请与我们联系。

运行温度范围

*佳运行温度范围 t_ __________________________ 10-50°C

*高运行温度 t*高_______________________________ 80°C

允许的运行温度取决于流体的滑润性。即使局部也不得超过

*高流体温度（例如，仅比泄漏流体温度高 5K）。

过滤流体

应该放置过滤器，以便只有过滤的流体才能流入到泵中。过滤器越精细，轴向柱塞泵的使用寿命就越长。

我们推荐的过滤器等级为 η*对 ≤_ ________________ 125 μm

工作压力范围

输入

开环:

油口 S 处的*大注油压力 p*大*对 _ _______________ 10 bar

油口 S 处的*小注油压力 p*小*对__________________ 1 bar

泵必须始终为完全注满。

闭环:

泄漏流体压力 p*大*对___________________________ 10 bar

*大间歇性累积压力 A + B p*大_________________ 250 bar

输出

油口 A 或 B 处的*大压力（符合 DIN 24312 的压力数据）

标称压力 pN___________________________________ 250 bar

*大压力 p*大_________________________________ 315 bar

泄漏流体

*大泄漏流体压力 pL *大_________________________ 10 bar

在闭环中，泵油口 A 和 B 与壳体空间分开。泄漏流体必须通过单独的管路经由油口 T1 或 T2 排出。在开环中，吸入口 S 连接到壳体空间。无需使用单独的管路即可排出泄漏流体。油口 T1 和 T2 被塞紧。油口 S 处的注油压力通过壳体空间作用于轴密封圈上。轴密封圈的使用寿命随泄漏流体压力或油口 S 处注油压力的

增加而缩短。

流向

摆动

方向

旋转方向 "顺时针" 旋转方向 "逆时针"

开环闭环开环闭环

顺时针S 到 B

A 已塞紧A 到 B S 到 A

B 已塞紧B 到 A

逆 时针S 到 A

B 已塞紧B 到 A S 到 B

A 已塞紧A 到 B

安装位置

任意。泵必须用流体完全注满。如果与指向上方的轴一同安装，则对于两种环路类型，顶部泄漏流体油口都必须连接到壳体，以确保壳体出口在轴承附近。首选安装位置: 传动轴水平仅当调节心轴的安装角度与水平方向成 –30° 至 +30° 时，才能保证 手轮中的调节显示工作。

规格 12 28 55 107

排量Vg *大cm3 11.6 28.1 54.8 107

流量1）

速度为 n

qv *大n = 735 rpm l/分钟8.3 20 39.1 76.3

n = 970 rpm l/分钟10.9 26.4 51.6 100.7

n = 1450 rpm l/分钟16.3 39.5 77.1 150.5

n = 1800 rpm l/分钟20.3 49.1 95.7 186.8

功率

在 Δp = 250 bar 且速度为 n 时

P*大n = 735 rpm kW 3.4 8.3 16.3 31.8

n = 970 rpm kW 4.5 11 21.5 41.9

n = 1450 rpm kW 6.8 16.5 32.1 62.7

n = 1800 rpm kW 8.4 20.4 39.9 77.8

一般说明

– 泵 A2VK 设计用于在开环或闭环中使用。

– 泵的配置，装配和调试必须由经过培训的合格人员执行。

– 操作口和功能口仅设计用于连接流体管路。

– 紧固扭矩: 此数据表中指定的紧固扭矩均为*大值，并且（旋紧螺纹的*大值）不得超过这些值。必须遵守制造商规定的所用配件的*大允许紧固扭矩！对于 DIN 13 固定螺丝，我们建议根据 VDI 2230 Edition 2003 分别检查紧固扭矩。

– 壳体温度在运行期间或运行后不久会上升。请采取适当的安全预防措施（例如，穿上防护衣）。

– 遵循特定的数据和说明。

– 在维护和处置期间，请注意，所使用的流体对健康具有潜在危害。因此，必须遵守流体制造商发行的说明。

R902000250 A2VK55MAGR1G0PE1轴向柱塞泵

R902000251 A2VK55MAGR1G0PE2-SO轴向柱塞泵

R902000252 A2VK55GEOR1G0PE2-SO轴向柱塞泵

R902000253 A2VK55GEOR1G0PE1-SO轴向柱塞泵

R902000445 A2VK12GEOR4G0PE2-SO6轴向柱塞泵

R902004079 A2VK12MAOR4G1PE1-SO2轴向柱塞泵

R902004081 A2VK12MAOR4G1PE2-SO2轴向柱塞泵

R902004352 A2VK12MAGR4G1PE1-SO2轴向柱塞泵

R902004353 A2VK28MAGR1G1PE1-SO2轴向柱塞泵

R902004354 A2VK28MAOR1G1PE1-SO2轴向柱塞泵

R902004355 A2VK55MAGR1G1PE1-SO2轴向柱塞泵

R902009694 A2VK28GEOR1G0PE2-SO7轴向柱塞泵

R902009895 A2VK28MAOR1G1PE2-SO2轴向柱塞泵

R902014085 A2VK12GEOR4G1PE1-SO10轴向柱塞泵

R902014086 A2VK28GEOR1G1PE1-SO10轴向柱塞泵

R902014299 A2VK28GEGW1G0PE1-SO轴向柱塞泵

R902018193 A2VK107GEOR1G1PE1-SO4轴向柱塞泵

R902021874 A2VK55OVOR1G00P-SO10 20720.2轴向柱塞泵

R902021875 A2VK55MAOR1G1PE1-SO10轴向柱塞泵

R902024706 A2VK28MAOR1G1PE1-SO7轴向柱塞泵

R902024707 A2VK28MAOR1G1PE2-SO7轴向柱塞泵

R902024765 A2VK12MAOR4G0PE2-SO2轴向柱塞泵

R902024800 A2VK55MAGR1G1PE1-SO10轴向柱塞泵

R902024879 A2VK55MAGR1G1PE1轴向柱塞泵

R902024881 A2VK55MAGR1G1PE2轴向柱塞泵

R902027140 A2VK12MAGR4G1PE2-SO2轴向柱塞泵

R902027141 A2VK28MAGR1G1PE2-SO2轴向柱塞泵

R902028554 A2VK28MAOR1G0PE2-SO2轴向柱塞泵

R902028557 A2VK107MAOR1G1PE1-SO2轴向柱塞泵

R902028558 A2VK107MAOR1G1PE2-SO2轴向柱塞泵

R902031610 A2VK12MAGL4G0PE2轴向柱塞泵

R902031665 A2VK28MAOL1G0PE1-SO轴向柱塞泵

R902033112 A2VK12GEGL4G1PE1-SO轴向柱塞泵

R902033114 A2VK28GEGR1G0PE1-SO6轴向柱塞泵

R902034180 A2VK12GR4GOPE-SO11 MIT KL. KOLBENSPIEL轴向柱塞泵

R902034181 A2VK12MAGR4G0PE1-SO11轴向柱塞泵

R902035132 A2VK12GEGW4G0PE1-SO轴向柱塞泵

R902035184 A2VK28OVOR1G00P-SO61轴向柱塞泵

R902035185 A2VK28GEOR1G0PE1-SO61轴向柱塞泵

R902036627 A2VK28OVGW1G00P-SO轴向柱塞泵

R902036628 A2VK28MAGW1G0PE1-SO轴向柱塞泵

R902036692 A2VK12MAGR4G0PE2-SO10轴向柱塞泵

R902036991 A2VK28MAOL1G0PE2-SO轴向柱塞泵

R902038629 A2VK55MAGR1G0PE2-SO2轴向柱塞泵

R902042042 A2VK55MAOR1G0PE2-SO2轴向柱塞泵

R902043533 A2VK107MAGR1G1PE1-SO轴向柱塞泵

R902043534 A2VK107MAGR1G1PE2-SO轴向柱塞泵

R902043851 A2VK55MAGL1G0PE1-SO2轴向柱塞泵

R902045259 A2VK12MAGL4G1PE2-SO轴向柱塞泵

R902047068 A2VK55MAGR1G1PE2-SO2轴向柱塞泵

R902047230 A2VK12MAGR4G0PE2-SO2轴向柱塞泵

R902047231 A2VK12MAGL4G0PE1-SO2轴向柱塞泵

R902052254 A2VK28OVGL1G00P-SO2轴向柱塞泵

R902052255 A2VK28GEGL1G0PE2-SO6轴向柱塞泵

R902052369 A2VK28MAOL1G0PE2-SO2轴向柱塞泵

R902052370 A2VK28OVOL1G00P-SO2轴向柱塞泵

R902052372 A2VK12MAOL4G0PE2-SO2轴向柱塞泵

R902052373 A2VK12OVOL4G00P-SO轴向柱塞泵

R902052376 A2VK55OVGL1G00P-SO轴向柱塞泵

R902052393 A2VK12MAOL4G0PE2-SO轴向柱塞泵

R902052394 A2VK12OVOL4G00P-SO轴向柱塞泵

R902054201 A2VK12GEGW4G0PE1-SO6轴向柱塞泵

R902054202 A2VK12GW4G0PE-SO轴向柱塞泵

R902054241 A2VK28MAOL1G0PE2轴向柱塞泵

R902054242 A2VK28OVOL1G00P轴向柱塞

R902054700 A2VK55MAOL1G0PE2轴向柱塞泵

R902054701 A2VK55OVOL1G00P轴向柱塞泵

R902054827 A2VK12MAOL4G1PE2-SO轴向柱塞泵

R902054914 A2VK12OVOL4G00P-SO轴向柱塞泵

R902054915 A2VK12MAOL4G0PE2轴向柱塞泵

R902057442 A2VK55OVOL1G00P-SO轴向柱塞泵

R902057443 A2VK55MAOL1G0PE2-SO轴向柱塞泵

R902060108 A2VK12MAOL4G1PE1-SO2轴向柱塞泵

R902060110 A2VK12MAOL4G1PE1-SO轴向柱塞泵

R902060111 A2VK28OVOL1G00P-SO轴向柱塞泵

R902060112 A2VK28MAOL1G1PE1-SO轴向柱塞泵

R902060113 A2VK28MAOL1G1PE1-SO2轴向柱塞泵

R902060359 A2VK107GEGR1G0PE1-SO6轴向柱塞泵

R902063697 A2VK28MAGR1G0PE2-SO2轴向柱塞泵

R902065599 A2VK12GL4G0PE-SO轴向柱塞泵

R902065600 A2VK12MAGL4G1PE2-SO2轴向柱塞泵

R902065720 A2VK12MAOL4G0PE1-SO轴向柱塞泵

R902065834 A2VK12OVGL4OOP轴向柱塞泵

R902065835 A2VK12MAGL4G0PE2-SO轴向柱塞泵

R902067593 A2VK28OVGL1G00P-SO轴向柱塞泵

R902067594 A2VK28MAGL1G0PE2-SO轴向柱塞泵

R902067668 A2VK107MA/GE-linkSLAUF轴向柱塞泵

R902067669 A2VK107MAOL1G0PE2-SO轴向柱塞泵

R902067773 A2VK12GW4G0PE-SO11轴向柱塞泵

R902067774 A2VK12GEGR4G0PE1-SO16轴向柱塞泵

R902067940 A2VK12-RECHTSLAUF轴向柱塞泵

R902067949 A2VK12-linkSLAUF轴向柱塞泵

R902067950 A2VK12-linkSLAUF轴向柱塞泵

R902070571 A2VK12OVGW4G00P-SO轴向柱塞泵

R902070940 A2VK28OVGW1G00P-SO轴向柱塞泵

R902070941 A2VK28OVOL1G00P-SO轴向柱塞泵

R902070943 A2VK55OVGL1G00P-SO2轴向柱塞泵

R902073966 A2VK28MAGL1G0PE1-SO轴向柱塞泵

R902073985 A2VK12MAOL4G0PE1-SO2轴向柱塞泵

R902073999 A2VK107MAOL1G0PE1-SO轴向柱塞泵
