GSJ系列立轴式双曲面搅拌机安装步骤及运行调试操作规程
发布时间:2023-10-21    浏览次数:68    返回新闻列表

GSJ系列双曲面搅拌机安装步骤

1、桥架应校正水平,半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。

2、将减震座平放在桥架规定位置,校正水平后与桥架连接固定。

3、减速电机安装在减震座上,并连接固定。

4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

5、将叶轮与搅拌轴放入池内,搅拌轴与减速机输出轴连接并紧固。在有水情况下应先将轴和叶轮连接  放入水中,然后将轴与减速机连接。

6、搅拌机安装后,搅拌轴须与水平面垂直。垂直偏差小于1/1000。

7、安装完毕后,拆下电机尾罩,用手转动风机叶片,检查搅拌机转动是否灵活、正常。搅拌轴摆动偏差应小于3/1000。

8、接通电源后,点动观察搅拌轴转动方向,从上往下看正确转动方向为逆时针旋转。若反之,则任意调换2根电源接线位置。

9、电气设备安装须按国家有关规定及操作规程。

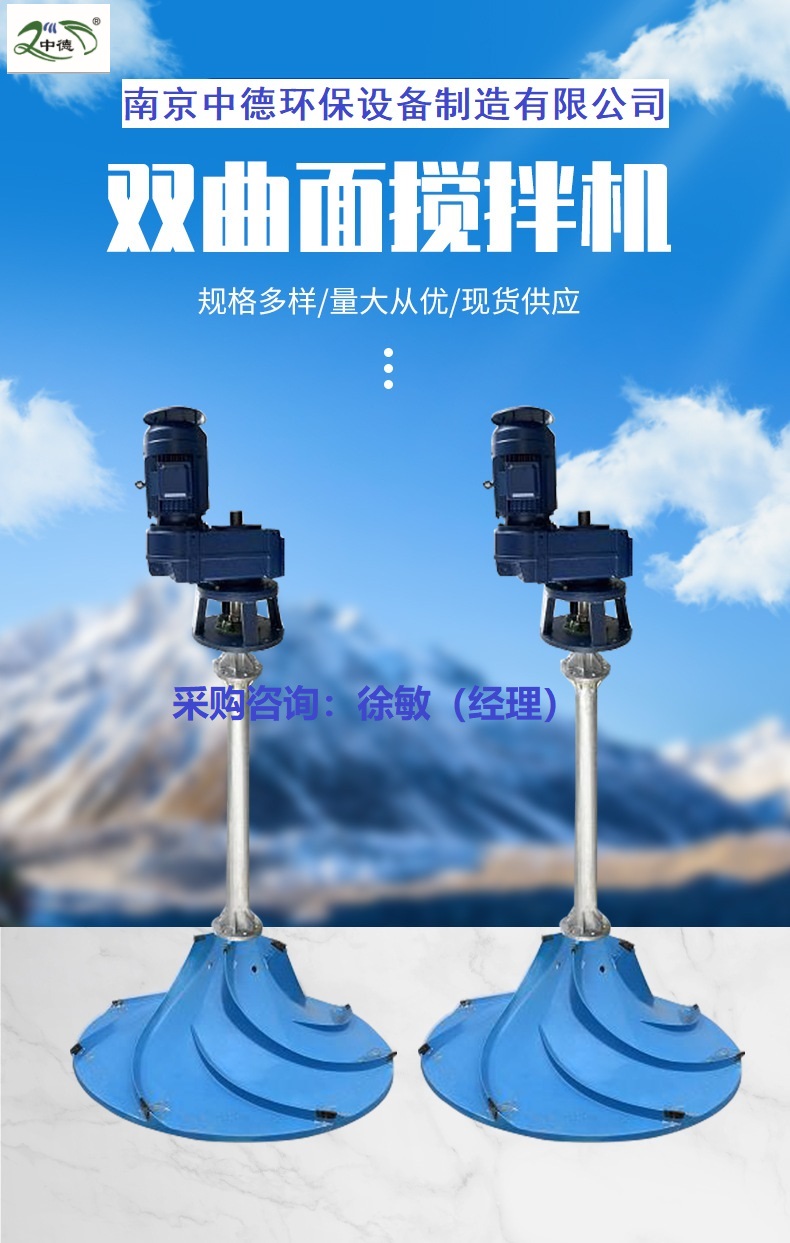

脱氧池双曲面搅拌机齿轮箱减速机厂家直供

注意事项:

1、安装前由合格电工检查电机、电器,并确定转向,叶轮离池底的工作距离≤300mm,且池底平整,结实,池内无建筑垃圾。
2、如果长时间设备不运行,重新启动时要防止淤积造成叶轮堵塞而损坏电机。
3、在封闭池中要考虑到叶轮的进出口尺寸。
4、无论何种安装方式,应注意水下电缆要固定好,防止磨损。
5、使用前应仔细阅读产品安装使用说明书。

安装:

  曲面搅拌机的安装分为干式安装和湿式安装两种,不论何种安装形式均非常简单。
湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入位置,依靠设备自重定位,固定好电缆。见湿式安装示意图。

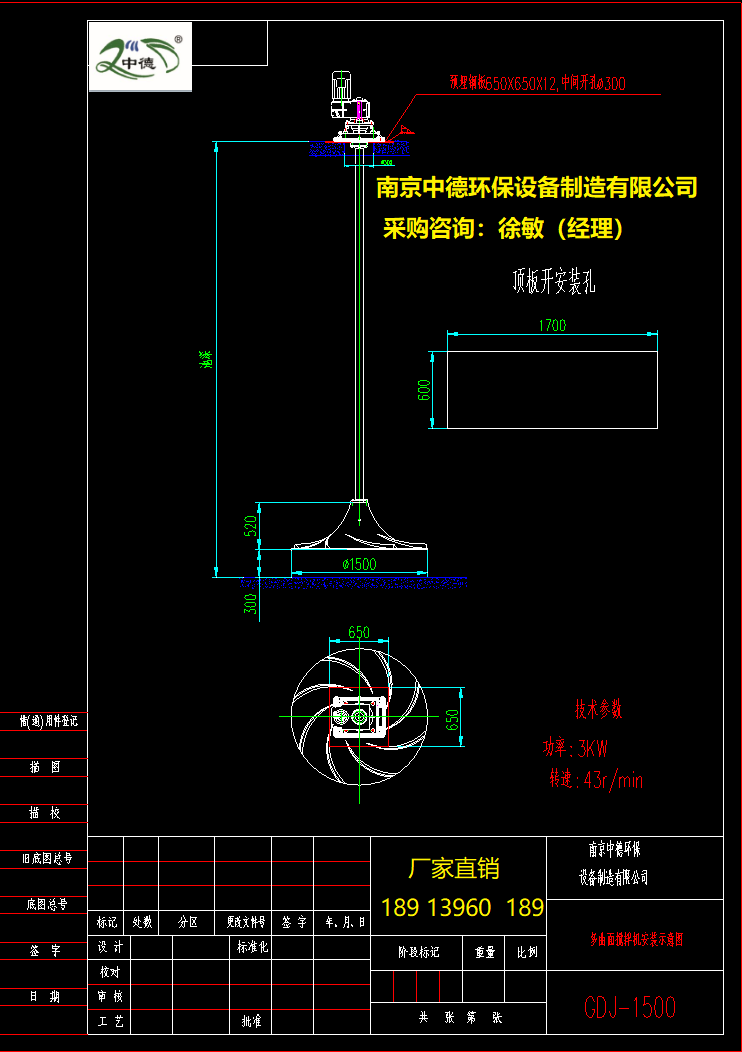

干式安装的搅拌机先将减速机机架固定在工作桥上,然后只需依次安装传动轴,叶轮部件,并固定好电缆,见干式安装示意图。

脱氧池双曲面搅拌机齿轮箱减速机厂家直供

  特点:


  1 搅拌与曝气于一体的装置,也可以单一搅拌


  2 设计合理,电耗省


  3 可实用于大、中、小行污水处理,投资少


  4 处理效果好,使用寿命长


  5 由PE或玻璃钢,钢质材料等制成,加强了设备的防腐蚀性能


  6 结构简单,管理方便.




1.调整导流肋高度,可以适应不同水深。可适用于大、中、小型污水处理,投资少。

2.整体结构紧凑,运行可靠,安装维护便捷,投资费用少。搅拌与曝气于一体的装置,也可以单一搅拌。由PE或玻璃钢,钢质材料等制成,加强了设备的防腐蚀性能

3.可以用在各种液体与固体、气体混合的场合,可现有搅拌设备,实现三维立体、螺旋状的混合,搅拌更均匀,左右旋向交替布置,提高搅拌效率。

4.双曲面搅拌机较大的比表面积叶轮,循环水流大,功率配备小,能耗低,比传统搅拌方式节能30%~50%。

5.该叶轮由玻璃钢制作而成,能适应不同的工况要求,使用寿命长。设计合理,电耗省。

6.流态柔和、立体循环、无搅拌死角。

7.弹性固定连接,运行平稳可靠,结构简单,管理方便。

  双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的中心进水,这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力均匀,从而保证整机在运动状态下的平衡。正是由于立式波轮搅拌机叶轮的结构特性和接近池底安装的特点,其工作位置决定了它对悬浮物的防沉降作用是直接的,在工作中可获得理想的搅拌效果,能有效地消除搅拌死角。大比表面积可获得大面积的水体交换。
