大连中嘉瑞霖流体技术科技有限公司

标准	其它
材质	不锈钢
工作温度	其它
公称通径	3-13
连接形式	其它
流动方向	其它
密封形式	其它
驱动方式	其它
适用介质	其它
形态	其它
零部件及配件	其它
压力环境	其它
类型(通道位置)	其它
品牌	熊川
型号	3系列

用于对流体流量的精密调节； **高工作压力3000psig（207 bar）； 工作温度：-23℃~204℃（配置氟橡胶） 流量系数 Cv：0.024 可提供直通或直角型连接； 可用于面板安装； 可用于真空及正压，适用于气体及液体，广泛应用于多种流体系统领域； 提供公制2mm～8mm，英制1/16in.～1/4in. 卡套及管螺纹接口。

结构组成及材料

结构尺寸及订购号

33系列直通型

H为手柄全开时的**大高度,全开位置**大高度H+8.5毫米；
A、B、C为手预紧时的尺寸。


注：图示尺寸为手动预紧状态，仅供参考，并可变更。

33S系列直角型

H为手柄全开时的**大高度，全开位置**大高度H+8.5毫米；
A、B、C为手预紧时的尺寸。


注：图示尺寸为手动预紧状态，仅供参考，并可变更

例如：入出口连接1/4in. Tube管，氟橡胶密封的直通型不锈钢调节阀。订购号为：SS-33S4FF
咨询更多产品尺寸，敬请来电。

选用调节阀的重要信息：
调节阀功能是对流体流量的精密调节，不建议频繁截止。若实现截止功能建议选用球阀或截止阀。

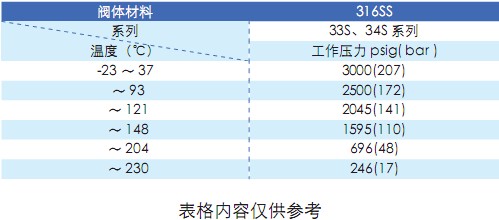

压力温度等级表

测试
每个调节阀都在工厂用7MPa氮气通过密封测试；

氧气服务危险性
如要获得更多有关富氧系统危险性的信息，请参阅熊川氧气系统安全技术报告，Q-XCF-030-2011；

清洗和包装
产品出厂前均100％经过清洗和包装，依据熊川标准Q-XCF-020-2011；

特种合金（所有系列）
可提供合金C-276、合金B-2、合金400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择
选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用或互换
