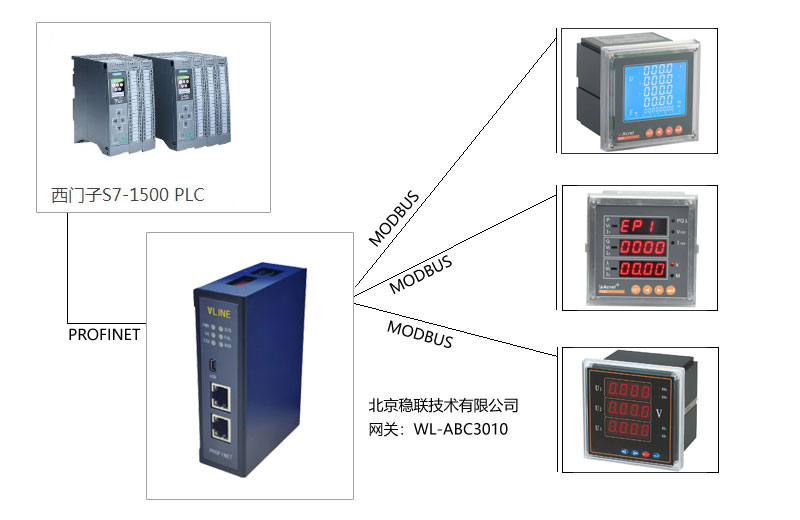

本项目实践的主要对象是变送器的显示与报警。系统主PLC选用西门子CPU，通过稳联技术Modbus转Profinet网关WL-ABC3010采集IM300电力智能监控仪数据。

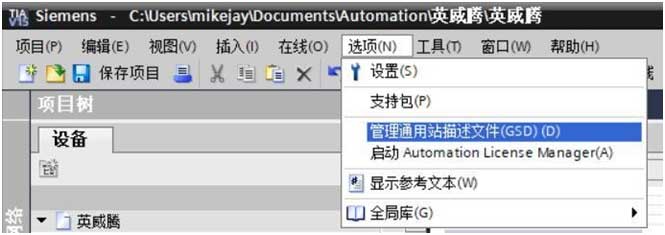

1、首先加入 GSD 文件。将Modbus转Profinet网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件；
2、选择Modbus转Profinet网关；

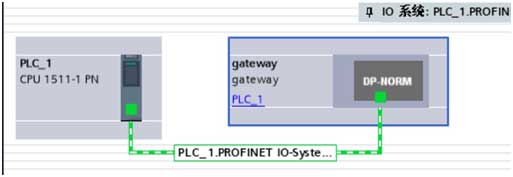

3、将Modbus转Profinet网关配置到 PROFINET 网络中；

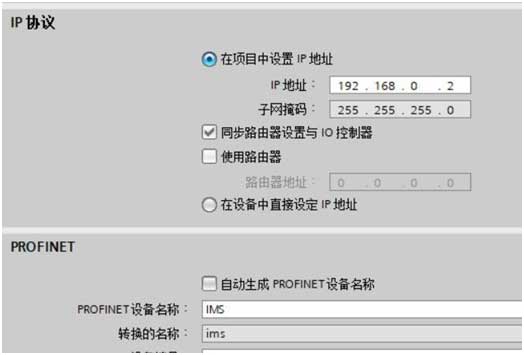

4、设置网关在 Profinet 网络中的设备名称与 IP 地址；

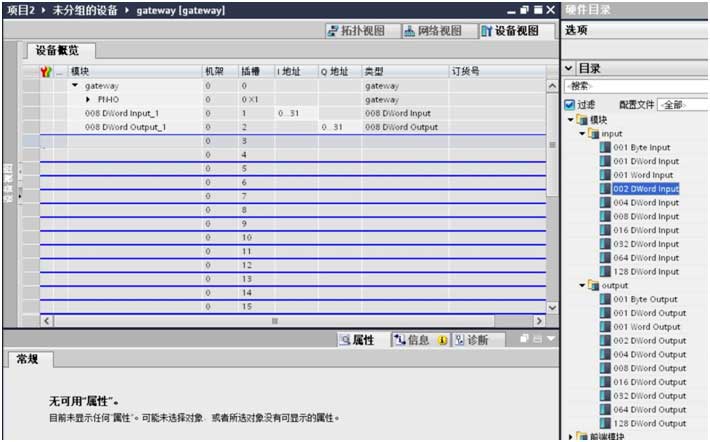

5、确认IM300电力智能监控仪用到参数的总数据量，并在组态中添加对应的数据长度,长度可根据需要用到的参数总和，以字节为单位；
6、组态设置完成后下载到 PLC 中，设置好电力智能监控仪的参数；
7、本例设置为1号站地址，波特率9600 8数据位一个停止位，无校验；

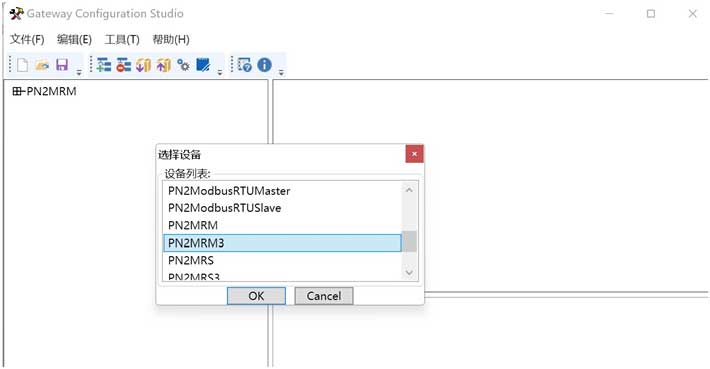

8、并开始配置 Modbus 参数设置。首先安装网关配置软件，打开软件新建项目选择 PN2MRM3；

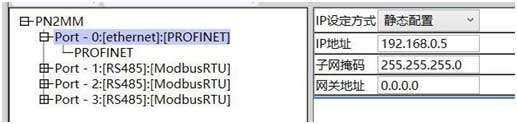

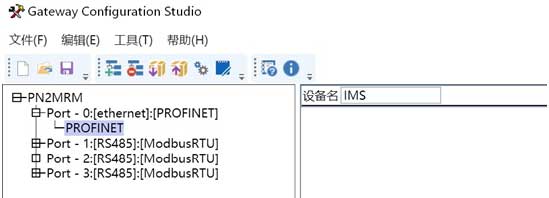

9、配置网关的 IP 地址与设备名称（要与组态软件中保持一致）；

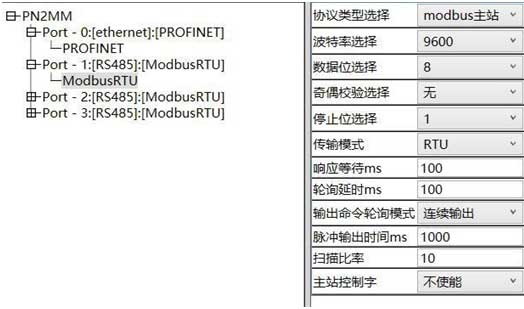

10、设置 Modbus 参数（输出命令轮询模式可根据需要选择单次发送，连续发送，脉冲发送等）；

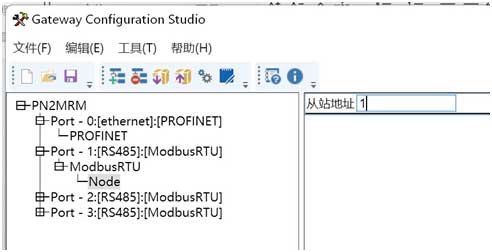

11、添加NODE并填写站号；

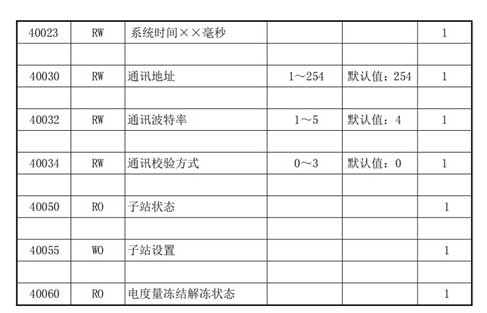

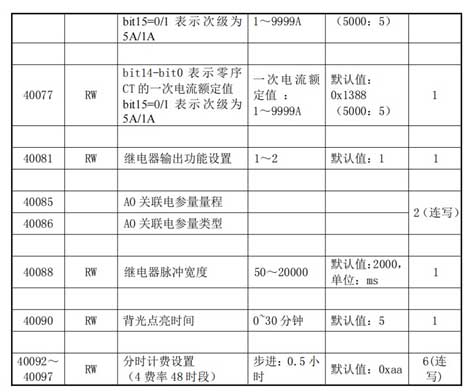

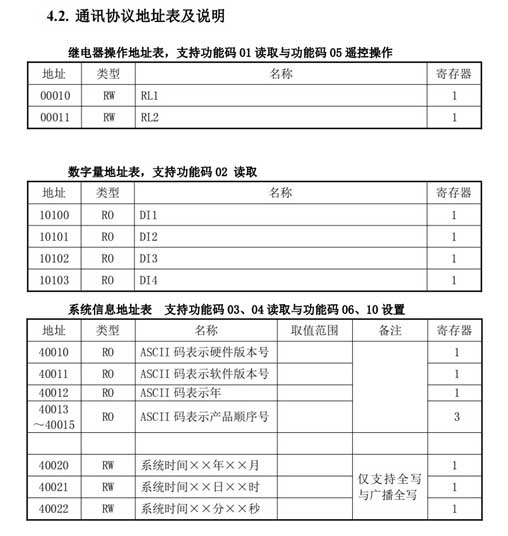

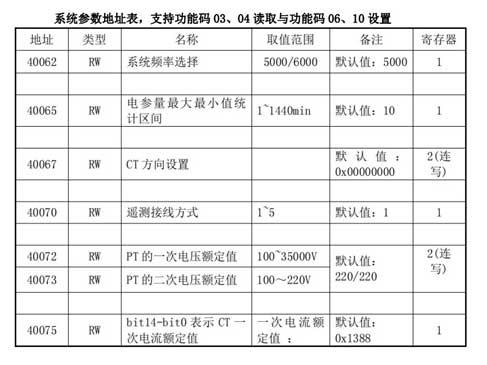

12、填写智能监从站的寄存器地址如下；

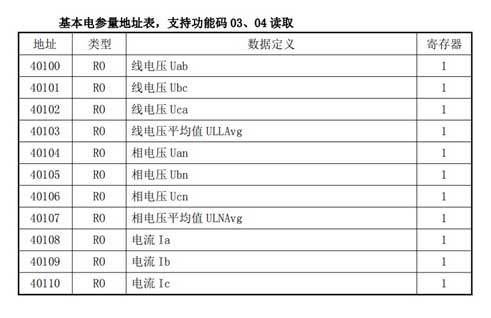

13、以基本电参量地址表为例，该参数支持用03，04功能码读取；
14、以03功能码为例，想读取线电压Uab，Ubc，Uca三个参数，地址分别为40100，40101，40102，因为地址为连续地址，所以可以用一条命令；

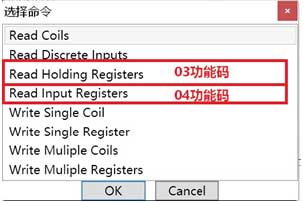

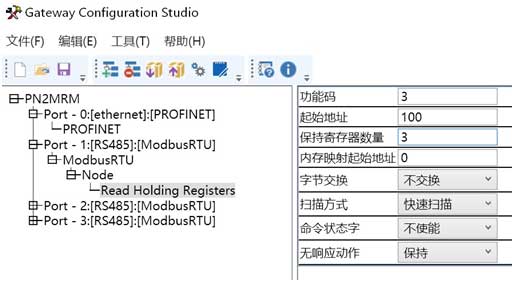

15、选择读保持寄存器，起始地址填写为100，寄存器数量3个内催映射地址为0对应博图网关input的起始地址；
字节交换：
如果从站数据需要进行交换，那么可以改成字节交换，寄存器交换，大小端交换等类型。
无响应动作：
如果从站应答超时，那么可以选择保留最后一次数据或者将数据清零。
